产品名称:
SP9822S双绕组隔离型LED恒流驱动芯片型号:
SP9822S
产品摘要:
SP9822S双绕组隔离型LED恒流驱动芯片，SP9822S 是一款高精度原边反馈 LED 恒流驱动芯片，芯片工作在电感电流断续模式，适用于全范围输入电压，功率 4W以下的反激式隔离 LED 恒流电源。
- 产品描述
- 产品概述SP9822S是一款高精度原边反馈LED恒流驱动芯片，芯片工作在电感电流断续模式，适用于全范围输入电压，功率4W以下的反激式隔离LED恒流电源。SP9822S芯片内部集成700V功率开关，采用原边反馈模式，无需次级反馈电路，也无需变压器辅助绕组检测和供电，只需要极少的外围元件即可实现恒流，极大地节约了系统的成本和体积。
SP9822S内置高压启动技术，在全电压范围内启动时间小于100ms，实现了LED灯的"即开即亮"功能；
SP9822S芯片内带有高精度的电流取样电路以及AC线电压恒流补偿，使得LED输出电流精度达到±5%以内。芯片采用了特有的恒流控制方式，可以达到优异的线性调整率。
SP9822S提供了多种全面的保护模式，其中包括：逐周期电流限制保护（OCP），LED 开路/短路保护，VDD欠压保护以及嵌位，过温保护，管脚浮空保护等。

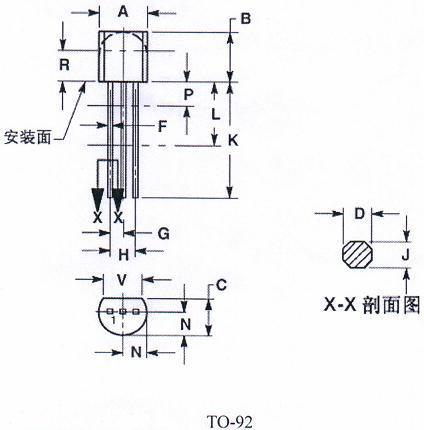

SP9822S采用TO-92封装形式。主要特点◆ 内部集成700V功率管
◆ LED电流精度保持在±5%以内
◆ 固定的原边峰值电流185mA
◆ 原边反馈技术使系统节省次级反馈电路
◆ 无需变压器辅助绕组检测和供电
◆ 启动时间小于100ms，实现了LED灯的"即开即亮"
◆ 特有的恒流控制算法提高了恒流精度
◆ 内置AC线输入电压恒流补偿
◆ 极低的工作电流
◆ 最大功率4W
◆ LED开路/短路保护
◆ 管脚浮空保护
◆ PFM控制带来优异的EMI性能
◆ 逐周期电流限制，内置前沿消隐

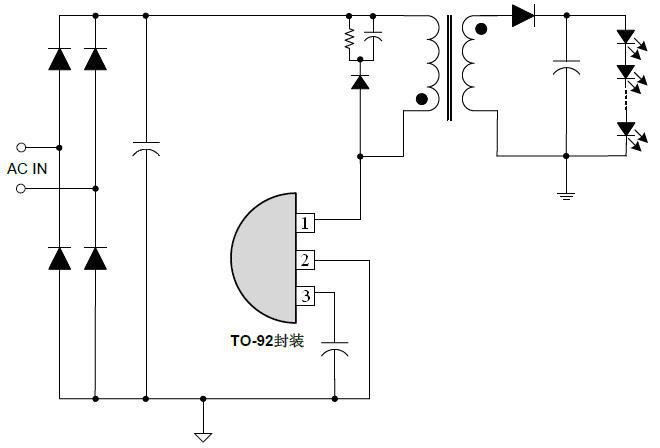

◆ 过温调节功能少典型应用◆ 工矿灯
◆ 球泡灯
◆ 吸顶灯
◆ 平板灯
◆ 面板灯

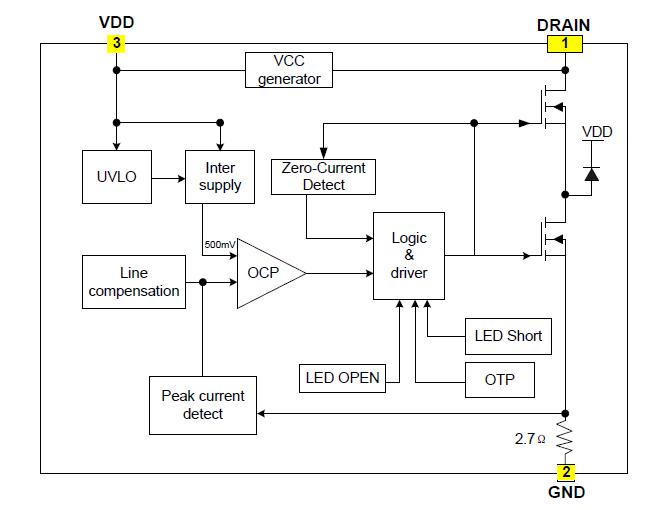

电路功能框图
