产品名称:
SP9136D非隔离降压型LED恒流驱动芯片型号:
SP9136D
产品摘要:
SP9136D非隔离降压型LED恒流驱动芯片，SP9136D是一款专用于LED非隔离降压型恒流驱动集成电路，系统工作在谷底开关模式，转换效率高，EMI低，输出电流自动适应电感量的变化和输出电压的变化，从而真正实现了恒流驱动LED。广泛应用于工矿灯、球泡灯、吸顶灯、平板灯和面板灯。
- 产品描述
- 产品概述SP9136D是一款专用于LED非隔离降压型恒流驱动集成电路，系统工作在谷底开关模式，转换效率高，EMI低，输出电流自动适应电感量的变化和输出电压的变化，从而真正实现了恒流驱动LED。
SP9136D芯片内部集成500V功率MOSFET, DIP8封装，外围只需要很少的器件就可以达到优异的恒流输出。
SP9136D内部集成了丰富的保护功能，包括过压保护，逐周期电流保护，短路保护，过温保护和软启动等。
SP9136D具有极低的启动电流和工作电流，可在全电压交流输入（85VAC~265VAC）范围内高效驱动LED。

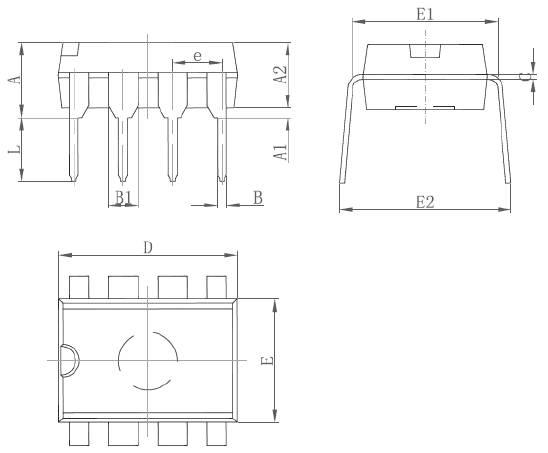

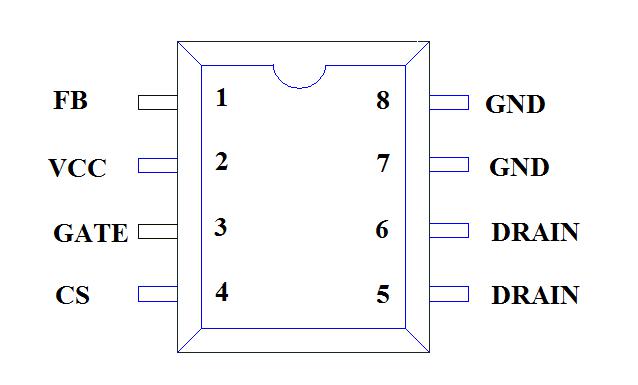

SP9136D提供8-Pin的DIP8封装。主要特点◆ 内置500V功率MOSFET
◆ 无需辅助线圈供电
◆ 谷底开关，高效率，低EMI
◆ 自动补偿电感的感量变化
◆ 自动适应输出电压变化
◆ LED开路保护
◆ L过压保护
◆ 采用智能温控技术，芯片温度大于130℃时自动降低电流
◆ 开路保护
◆ 短路保护

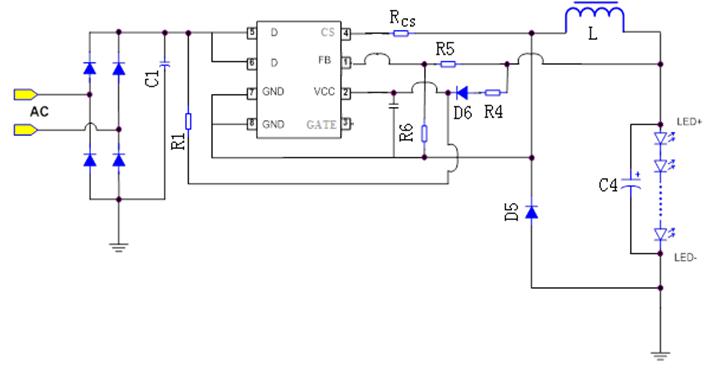

◆ 外围元件少典型应用◆ 工矿灯
◆ 球泡灯
◆ 吸顶灯
◆ 平板灯

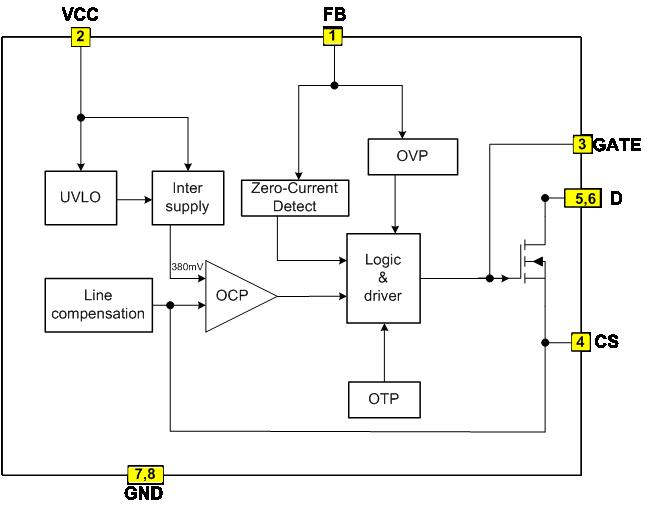

◆ 面板灯电路功能框图
