产品名称:
SP9122S双绕组隔离LED恒流驱动芯片型号:
SP9122S
产品摘要:
SP9122S 是一款高精度原边反馈 LED 恒流驱动芯片，双绕组隔离LED恒流驱动芯片芯片，工作在电感电流断续模式，适用于全范围输入电压，功率 7W 以下的反激式隔离 LED 恒流电源。典型应用于蜡烛灯、球泡灯、LED射灯等。隔离驱动IC,隔离恒流驱动芯片,双绕组隔离恒流驱动芯片,LED射灯驱动芯片,LED球泡灯驱动,LED天花灯隔离驱动芯片
- 产品描述
- 产品概述SP9122S 是一款高精度原边反馈 LED 恒流驱动芯片，芯片工作在电感电流断续模式，适用于全范围输入电压，功率7W以下的反激式隔离LED恒流电源。
SP9122S 芯片内部集成 650V 功率开关，采用原边反馈模式，无需次级反馈电路，也无需变压器辅助绕组检测和供电，只需要极少的外围元件即可实现恒流，极大地节约了系统的成本和体积。
SP9122S 芯片内带有高精度的电流取样电路，使得 LED 输出电流精度达到±5%以内。芯片采用了特有的恒流控制方式，可以达到优异的线性调整率。SP9122S 提供了多种全面的保护模式，其中包括：逐周期电流限制保护（OCP），LED 开路/短路保护，CS 电阻短路保护，VCC 欠压保护以及嵌位，过温保护等。主要特点◆ 内部集成 650V 功率管
◆ LED 电流精度保持在±5%以内
◆ 原边反馈技术使系统节省次级反馈电路
◆ 无需变压器辅助绕组检测和供电
◆ 极低的工作电流
◆ LED 开路/短路保护
◆ CS 电阻短路保护
◆ VCC 嵌位和低电压关闭功能（UVLO）
◆ 过温保护功能典型应用◆ 蜡烛灯
◆ 球泡灯

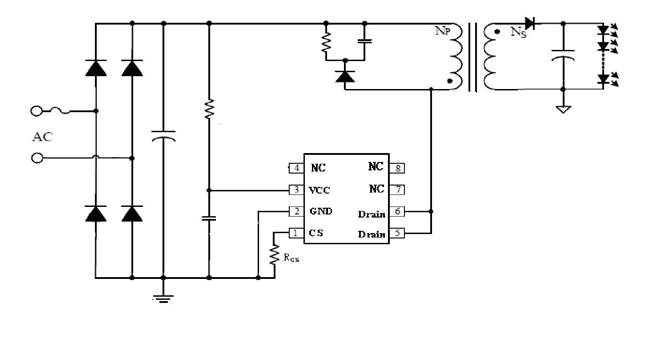

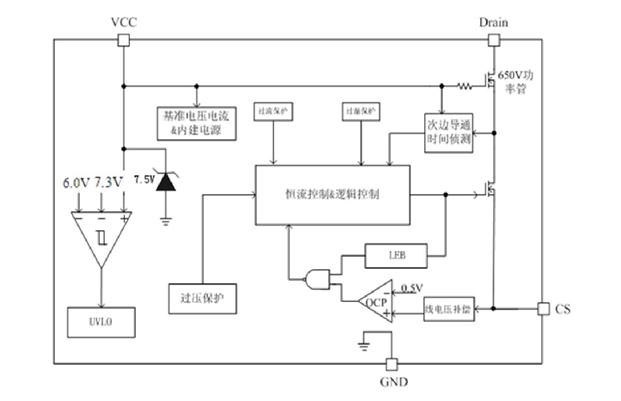

◆ LED射灯电路功能框图
