产品摘要:

SP85063降压型直流-直流变换器控制IC驱动芯片，SP85063 是专用于直流-直流降压变换器控制部分的集成电路。芯片内集成了有温度补偿带隙基准源电路， 一个占空比周期控制振荡器、驱动器和大电流输出开关，与 MC34063 产品比较，能使用最少的外接元件构成 开关式降压变换器。广泛适用于汽车充电器、直流降压变换器等产品。


产品描述
产品概述
SP85063 是专用于直流-直流降压变换器控制部分的集成电路。芯片内集成了有温度补偿带隙基准源电路， 一个占空比周期控制振荡器、驱动器和大电流输出开关，与MC34063产品比较，能使用最少的外接元件构成开关式降压变换器。广泛适用于汽车充电器、直流降压变换器等产品。
主要特点
◆ SP85063 外接电路元件少
◆ 工作电压范围大：10V~30V
◆ 有短路电流保护功能
◆ 低静态电流
◆ 输出电压范围如下：5.2V±3%@Vin=12.0V
◆ 输出电流最大可达 1000mA@ Vin=12.0V

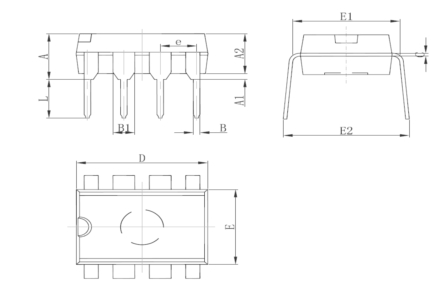

◆ 封装形式：DIP-8
典型应用
◆ 车载充电器
◆ 直流降压变化器

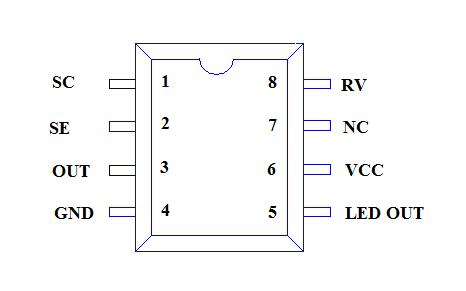

电路功能框图

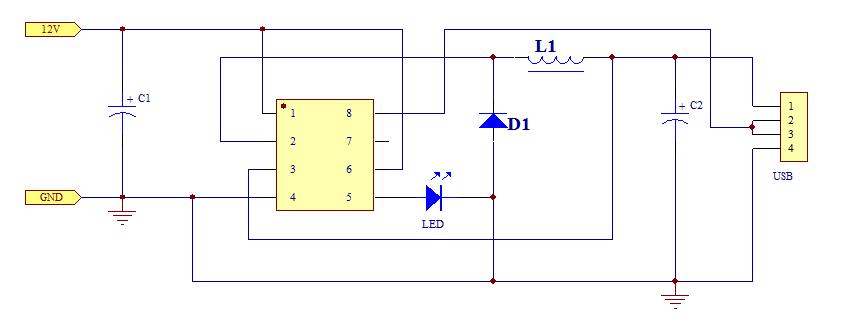

SP85063应用框图
