产品名称:
SP2336D非隔离降压型LED恒流驱动芯片型号:
SP2336D
产品摘要:
SP2336D 是一款带有源功率因数校正的高精度降压 型 LED 恒流控制器，适用于 85Vac-265Vac 全范围 输入电压的非隔离降压式 LED 恒流电源。SP2336D 集成有源功率因数校正电路，可以实现很高的功率因 数和很低的总谐波失真。由于工作在电感电流临界 连续模式，功率 MOS 管处于零电流开通状态，开关 损耗得以减小，同时电感的利用率也较高。
- 产品描述
- 产品概述SP2336D 是一款带有源功率因数校正的高精度降压型LED恒流控制器，适用于85Vac-265Vac全范围输入电压的非隔离降压式LED恒流电源。SP2336D集成有源功率因数校正电路，可以实现很高的功率因数和很低的总谐波失真。由于工作在电感电流临界连续模式，功率MOS管处于零电流开通状态，开关损耗得以减小，同时电感的利用率也较高。
SP2336D 内部集成550V功率MOSFET,只需要很少的外围器件，即可实现优异的恒流特性。
SP2336D 采用专利的浮地构架，对电感电流进行全周期采样，可实现高精度输出恒流控制，并达到优异的线电压调整率和负载调整率。
SP2336D 采用专利的高压JFET启动和供电电路，使得系统能快速启动，并且减少了外部供电元器件，实现更小的体积。
SP2336D 具有多重保护功能以加强系统可靠性，包括LED开路保护、LED短路保护、芯片供电欠压保护、电流采样电阻开路保护和逐周期限流等。另外，SP2336D具有过热调节功能，在驱动电源过热时减小输出电流，以提高系统的可靠性。主要特点◆ 高压 JFET 快速启动与供电
◆ 超快 LED 启动时间(<100mS @85Vac)
◆ 内置 550V 功率 MOSFET
◆ 有源功率因数校正，高 PF 值，低 THD
◆ 高达 95%的系统效率
◆ ±3% LED 输出电流精度
◆ 优异的线电压调整率和负载调整率
◆ 电感电流临界连续模式
◆ 超低 (300uA) 工作电流
◆ LED 短路/开路保护
◆ 电流采样电阻开路保护
◆ 逐周期电流限流
◆ 芯片供电欠压保护
◆ 自动重启功能
◆ 过热调节功能能典型应用◆GU10/E27 LED球泡灯、射灯
◆LED PAR30、PAR38 灯
◆LED灯管

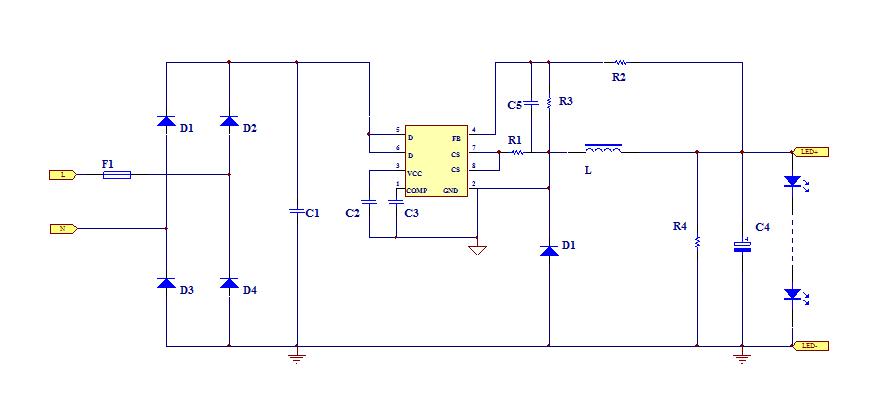

◆其他LED照明应用应用框图
