产品名称:
SP2335S非隔离降压型LED恒流驱动芯片型号:
SP2335S
产品摘要:
SP2335S非隔离降压型LED恒流驱动芯片, SP2335S 是一款带有源功率因数校正的高精度降压 型 LED 恒流控制器，适用于 85Vac-265Vac 全范围 输入电压的非隔离降压式 LED 恒流电源。
- 产品描述
- 产品概述SP2335S 是一款带有源功率因数校正的高精度降压 型 LED 恒流控制器，适用于 85Vac-265Vac 全范围 输入电压的非隔离降压式 LED 恒流电源。SP2335S 集成有源功率因数校正电路，可以实现很高的功率因 数和很低的总谐波失真。由于工作在电感电流临界 连续模式，功率 MOS 管处于零电流开通状态，开关 损耗得以减小，同时电感的利用率也较高。
SP2335S 内部集成 550V 功率 MOSFET,只需要很少的 外围器件，即可实现优异的恒流特性。
SP2335S 采用专利的浮地构架，对电感电流进行全周 期采样，可实现高精度输出恒流控制，并达到优异 的线电压调整率和负载调整率。
SP2335S 采用专利的高压 JFET 启动和供电电路，使得系统能快速启动，并且减少了外部供电元器件，实现更小的体积。
SP2335S 具有多重保护功能以加强系统可靠性，包括LED 开路保护、LED 短路保护、芯片供电欠压保护、电流采样电阻开路保护和逐周期限流等。另外，SP2335S 具有过热调节功能，在驱动电源过热时减小 输出电流，以提高系统的可靠性。主要特点◆ 高压 JFET 快速启动与供电
◆ 超快 LED 启动时间(<100mS @85Vac)
◆ 内置 550V 功率 MOSFET
◆ 有源功率因数校正，高 PF 值，低 THD
◆ 高达 95%的系统效率
◆ ±3% LED 输出电流精度
◆ 优异的线电压调整率和负载调整率
◆ 电感电流临界连续模式
◆ 超低 (300uA) 工作电流
◆ LED 短路/开路保护
◆ 电流采样电阻开路保护
◆ 逐周期电流限流
◆ 芯片供电欠压保护
◆ 自动重启功能
◆ 过热调节功能典型应用◆GU10/E27 LED 球泡灯、射灯
◆LED PAR30、PAR38 灯
◆LED灯管

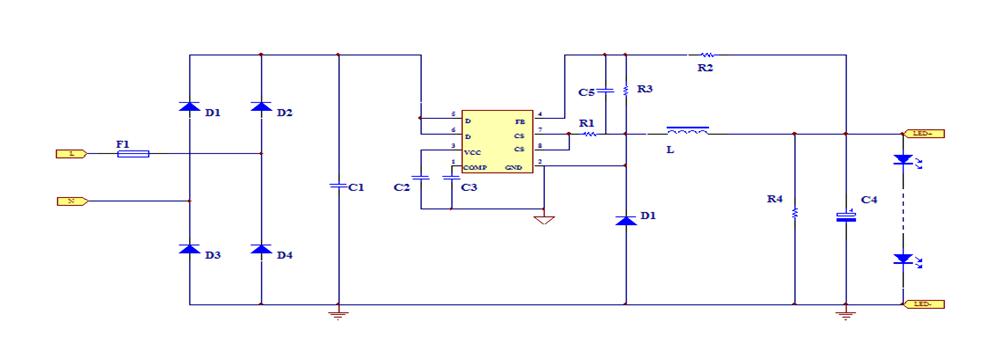

◆其他LED照明应用应用框图
